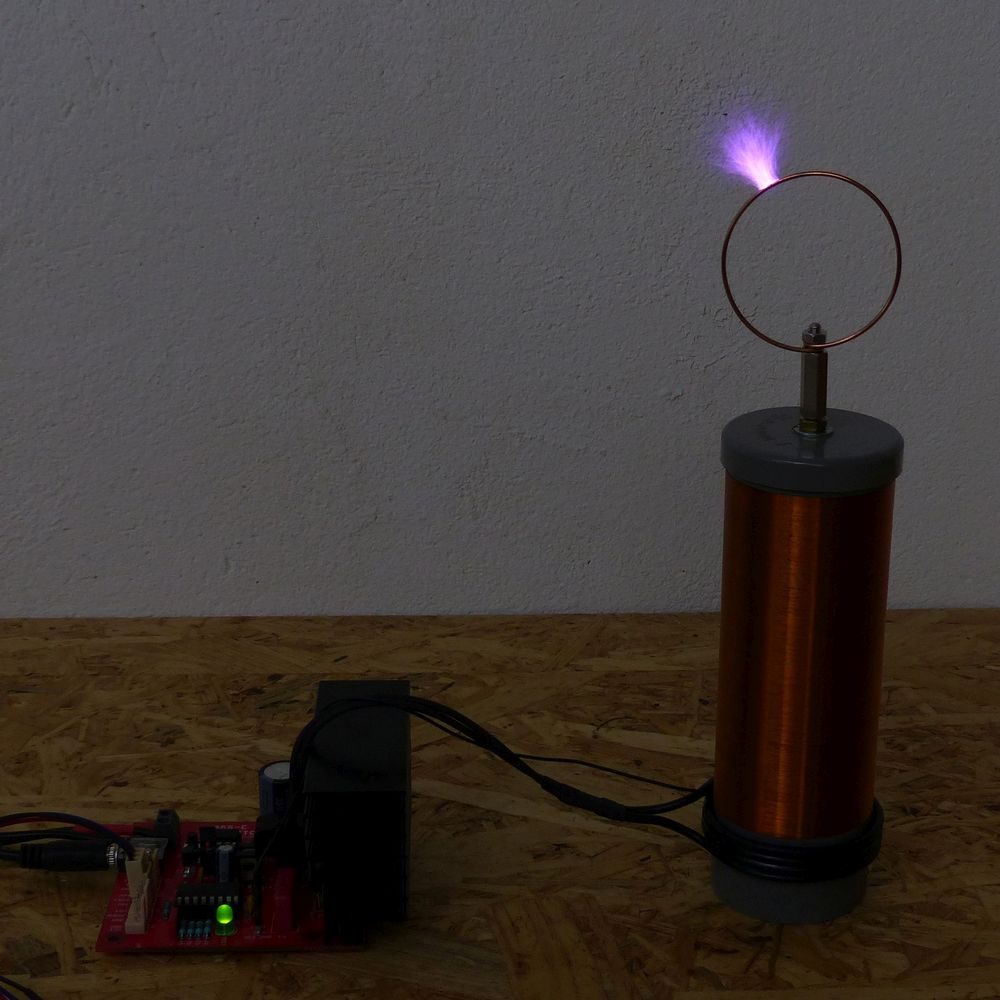

Klasse-E SSTC in Betrieb mit Ringelektrode, helleres Bild
Klasse-E SSTC in Betrieb mit Ringelektrode, helleres Bild Klasse-E SSTC in Betrieb mit Ionenrotor Klasse-E SSTC in Betrieb mit Kugelelektrode und Breakoutpoint Klasse-E SSTC in Betrieb mit Ringelektrode Bild der fertig montierten Klasse-E SSTC Platine Lieferumfang des Bausatz Klasse-E AUDIO SSTC Nahaufnahme einer Bienenkorblampe Nahaufnahme einer Glühlampe deren Gas durch eine Teslaspule ionisiert wird Funkenentladungen schlagen aus einem kleinen Knäuel Stahlwolle auf einer Teslaspule Klasse-E SSTC Sekundärspulen mit Lampenhalter und Kugelelektrode im Vergleich video

Klasse-E musikalische Audio SSTC

59,95 74,95

Musikalische 24V AUDIO Teslaspule

Artikelnummer: n. v. Kategorie:

Beschreibung

Diese hochwertige musikalische Audio Teslaspule kann echte Musik von einem mp3-Player oder Smartphone wiedergeben. Die Schallwellen werden direkt von den Funken erzeugt. Sie haben eine gute Audioqualität und erreichen Zimmerlautstärke. Der Anschluss erfolgt über eine 3,5mm Klinkenbuchse.

Ein Mikrocontroller-gesteuerter Interrupter ist bereits auf der Platine verbaut und spielt 4 kurze MIDI-Musikstücke. Die Lautstärke ist beachtlich. Im Knattermodus können unterschiedliche Entladungformen bis zu 3cm Funkenlänge erzeugt werden. Die Teslaspule verfügt auch über einen Eingang zum Anchluss eines externen Interrupters.

Da die Klasse-E Audio SSTC mit nur 24V bei 3-5A betrieben wird ist sie sehr sicher und auch für Anfänger geeignet. Durch die hohe Betriebsfreqenz von 1,3Mhz besteht keine Gefahr durch Stromschläge.

Zusätzlich zu dem mitgelieferten Ionen-Rotor oder Drahtring können eine 60mm Kugel oder der Lampenhalter als Kopfelektrode verwendet werden.

Die Platine ist dank der 18 seitigen bebilderten Bedienungsanleitung einfach zu bestücken. Damit der Aufbau wirklich problemlos verläuft, werden Primär- und Sekundärspule bereits fertig gewickelt mitgeliefert. Wer nicht selber löten möchte kann auch die fertig aufgebaute SSTC kaufen.

Technische Daten:

Versorgungspannung: 24V DC
Stromaufnahme: ca. 3,0A (5A kurzfristig)
Resonanzfrequenz: 1,3MHz
Modulation: Analog + Digital
Durchmesser Sekundärspule: 50mm
Höhe Sekundärspule: 165mm

Lieferumfang:

Klasse-E SSTC Platine, Bauteile, Kühlkörper als Bausatz oder fertig aufgebaut
Primär- und Sekundärspule
Spulenhalter, Drahtring, Ionenrotor, Neon-Glimmlampe
3,5mm Audio-Kabel

Zusätzliche Informationen

Lieferform

Bausatz, Fertig montiert
